VERTICAL OFF-CENTER GROUND DIPOLE
MY SPECIAL PROJECT

"Не важно, веришь в это или не веришь,
Главное, чтобы это работало ;-)"
Нильс Бор.



Идея легкой походной антенны для работы из temporary QTH натолкнула меня на эксперименты с антенной без проводов-противовесов. Основной плюс - отсутствие искусственной земли и кучи радиальных противовесов.





Обратите внимание.



1. Нижний вибратор должен иметь открытую часть (над землей). 2 метра вполне достаточно для любой модификации. Подземная часть должна быть не менее метра. Если у вас 9 этажное панельное здание - отлично, нижний вибратор крепится к любому предмету связанному с арматурой дома. Антенна "бьет" как пушка ;-)

2. Максимальная длина верхнего вибратора резонирует только на этой частоте. Все остальные диапазоны строятся автотюнером без проблем. Иначе, зачем вы покупали тюнер? ;-)

3. Антенна 1,8/3.5 мгц не работает на более высоких диапазонах.

4. Антенна от 7 мгц работает отлично вплоть до 28 мгц.

5. Отсекающий дроссель наматывается на ферритовом кольце (можно от ОС мониторов) кабелем 10 витков.







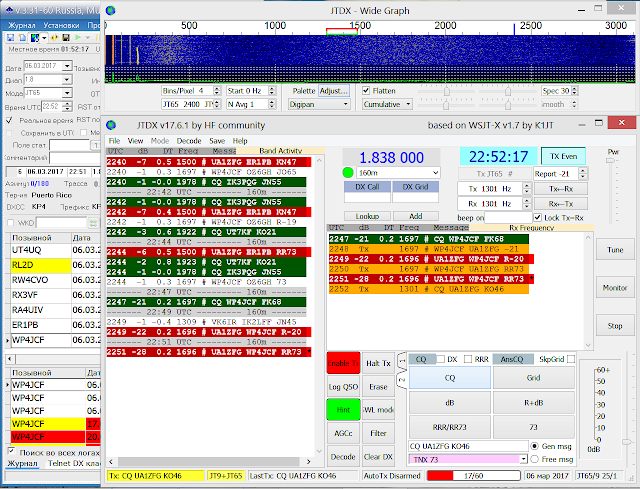

VOGD-160 monoband

Изготовлен и введен в тестовую эксплуатацию VOGD-160. Антенна базируется на великолепном стеклопластиковом телескопе Sotabeams длиной 10 метров. Даже при сильном изгибе от ветра и отрицательной температуре, телескоп абсолютно надежен. Нижний вибратор - стальная 3 метровая труба. 1,5 метров в земле, 1,5 метра над поверхностью. С помощью сантехнических хомутов телескоп прикреплен к трубе в двух точках. Вертикальный вибратор 9,5 м и три емкостные нагрузки по 16 метров из одинарного многожильного провода. Настройка антенны в резонанс - укорочением емкостных нагрузок. Полоса антенны >300 кгц при SWR<2.0 (весь диапазон). Запорный дроссель намотан фторопластовым кабелем РК-50 (дугого не нашлось ;-) и защищен колпаком от 5 литровой пластиковой бутылки от осадков.
















Небольшая предистория :



"VOGD-7" - Вертикальный несимметричный "земляной" диполь.

(Vertical Off-center Ground Dipole 7м)


Многочисленные поездки с ограниченной портативной мощностью трансивера, после экспериментов с походными веревочными диполями и прочими веревочными антеннами, позволили задуматься об их эффективности как в части радиоприема/передачи, так и в части удобства походного размещения. Поэтому, прикупив давно, по-случаю, за адекватную цену (не сравнимую с Buddipole) китайскую антенну в сумочке, на протяжении ряда лет, после каждой поездки модифицировал ее до того, что осталась только сумочка ;-) Нет! Остались алюминиевые скручивающиеся трубочки и центральный изолятор с разъемом PL.
Сразу оговорюсь, что возить с собой кучу металлолома, типа армейских телескопов, растяжек и прочих аксессуаров, чтобы венцом творения, повесить на это все наклонную веревку - не мое занятие. Все должно быть оптимизировано и удобно.


И так, по порядку.
Фактически, это вертикальный походный диполь с низким углом излучения к горизонту, который, одним плечом вставляется летом в грунт, зимой в снег. Никаких противовесов как у GP. Два плеча. Вес 1,5 кг. Так как общая окончательная полная длина антенны составляет 7.1  метра, то желательно подвязать и разместить ее около какой нибудь опоры высотой метра полтора.
Но, при отсутствии ветра, стоит и самостоятельно.

Антенна трансформируется в зависимости от походных условий на произвольную длину (например, нижняя часть 1,5 метра, верхняя 3 метра), естественно, что при уменьшении длины ее эффективность на 10 и 7 Мгц падает.
Нижняя часть антенны выполнена из трех алюминиевых трубок общей длиной 2,5 метра. В качестве трубок использованы части старой CB антенны. Трубки вставляются друг в друга, концы трубок усилены хомутами. Я их никогда не затягиваю. Трубки вставляются с трением.
А зачем изолента? Это не просто изолента, а трубная изолента, как термоусадка. Не ищите подвоха. Зимой, при -20 в Лапландии не хочется, чтобы руки примерзли к вибратору ;-)


Нижняя часть

В торец нижней трубы запрессован шестигранник с внутренней резьбой (торец укреплен эпоксидным пластилином) , в которую вкручивается дюралевый 20 сантиметровый конусный колышек - он и вставляется в грунт.


Установка в грунт

Верхняя часть антенны располагается в сумочке и состоит из 5 алюминиевых трубок, свинчивающихся между собой, центрального изолятора и телескопа длиной 2,7 метра. Общая длина верхней части 4.5 метра.


Верхняя часть




Я предвижу Ваш вопрос. Сейчас вы меня спросите, а какой у нее КСВ?
Понятия не имею ;-) И задам вам встречный вопрос, какой марки КСВ метр вы использовали в 80 годах прошлого столетия, когда работали на Р-641 или "Ерше"? Дак тогда то и КСВ метров то не было, воскликните Вы и будете правы. Потому, что тогда мы не забивали голову 1,3 или 2,1 КСВ, накрутили P-контур и "жарили" ;-)... до малинового анода ;-))))


Комплект
А теперь обратим свой взляд на Ebay и посмотрим разные походные антенны размером 0,5-2 метра с огромной катушкой или гроздью балунов (про балуны чуть позже) с КСВ 1,1! Ну и что? КСВ 1,1 нехитрыми способами можно получить, даже работая на железный чайник. Вот тут то и приходит на ум наконец то понятие - эффективность антенны.



Вариант с бесполезной катушкой от которой отказался
Да, пробовал я ставить и катушки и балуны, а потом задал простой вопрос, а зачем мне автоматический тюнер? Согласовывать КСВ 1,3 с 1,1? Вот пусть и трудится! И он отлично трудится, от 28 до 7 мгц согласовывает <1.7.
Кстати, ради эксперимента ставил UNUN 4:1 - ничего не заметил, кроме большего затухания на прием. Не надо мешать антенне работать ;-)
Про длину. Длина антенны выбиралась так, чтобы получить эффективность на моем любимом 10 мгц диапазоне и не лишиться 28 мгц диапазона. Все отлично работает.

Запитка антенны производится кабелем RG-58 длиной 16 метров с запорным дросселем из 8 витков указанного кабеля на НЧ ферритовом кольце диаметром 50 мм.


Пример, на эту палку и FT-857 - Сергей R1ZF из MU-020 Умбы провел связь с VK на 7 Мгц CW


R1ZF in MU-20
Вариант размещения MU-20

  --------------------------------------------------------------------------------------

Стационарный вариант:



VOGD 80/160m



Запущен в тестовую эксплуатацию вертикальный несимметричный диполь 80/160 метров - VOGD 80/160. Данная антенна продолжает концепцию антенн с "натуральной землей" и низким углом излучения к горизонту. Нижний вибратор антенны имеет длину 4 метра. Изготавливается из любого металлического материала. У меня применен алюминиевый квадратный профиль 25x25 мм. На 2 метра вибратор вбит в землю. 2 метра над землей. Верхний вибратор изготовлен на базе стеклопластикого телескопа от Sotabeams. Вдоль телескопа стяжками закреплен 1,5 мм изолированный многожильный провод длиной 10 метров. На высоте 8 метров от начала вибратора под углом ~45 градусов прикреплены две емкостные нагрузки по 7 метров. Для диапазона 160 метров к верхнему вибратору подключается катушка из аналогичного провода. 35 витков на трубе 50 мм. Переключение дистанционно с помощью дистанционного выключателя Nexa. Коммутация - реле РЭН-34. Перед разъемом PL кабелем RG-58 на ферритовом кольце намотан запорный дроссель. Самое интересное, что состояние почвы (сухо или сыро) не отражается на КСВ. КСВ на 80 ~1.6 (не стал подгонять длиной емкостных нагрузок), на 160м - 1,2.
